Zdalne sterowanie SAGA1-L40 i L40N z manipulatorami / Joystickami

Sterowania z 2 manipulatorami, posiadają unikalne możliwości dostępne poprzez prostą konfigurację za pomocą programu PC.
Polecane dla suwnic, żurawii i maszyn z dużym obciążeniem.

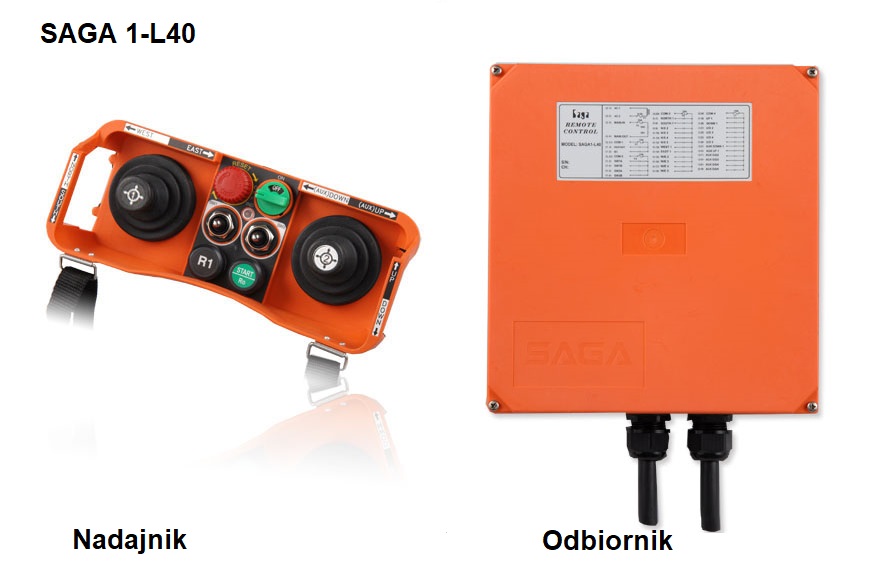

SAGA1-L40: system częstotliwości z kwarcem +dwa manipulatory 5-biegowe (joysticks) + dwa 3-pozycyjne przełączniki + dwa 1-biegowe przyciski + STOP Awaryjny + Klucz obrotowy ALARM/START

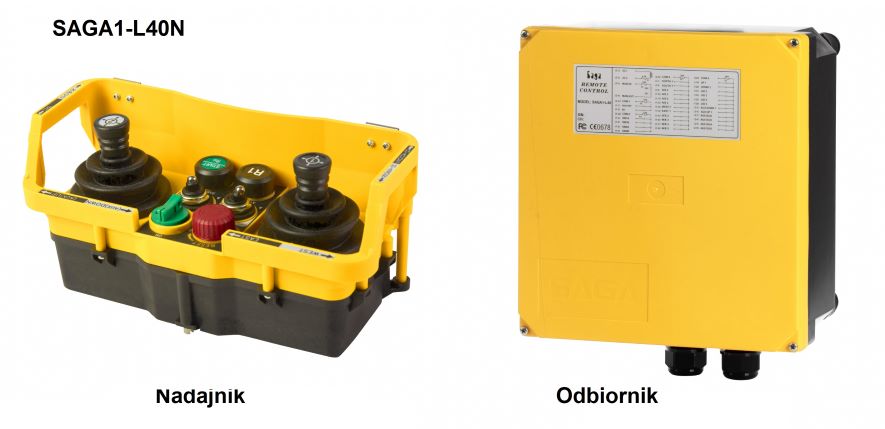

SAGA1-L40N: system częstotliwości z PLL + dwa manipulatory 5-biegowe (joysticks) + dwa 3-pozycyjne przełączniki + dwa 1-biegowe przyciski + STOP Awaryjny + Klucz obrotowy ALARM/START




Właściwości
  • Dwa dwukierunkowe manipulatory dla sterowania 4 osiami do 5 kroków w każdej osi. Wszystkie kroki są dobrze wyczuwalne i manipulatory są określane jako przyjazne operatorowi.
  • Posiada także 2 x 3-krokowy obrotowy przełącznik selekcyjny oraz 2 x 1-krokowe przyciski dla funkcji dodatkowych.
  • Każda oś może być podłączona do 16 programowanych przekaźników
  • Moc nadajnika 10mW pozwala na pracę w dystansie do 100m.
  • Odbiornik dostarczany jest z amortyzatorami przeciwwstrząsowymi do montażu oraz dwoma 3 m kablami.
  • Dostarczany program konfiguracyjny pozwala na łatwe programowanie własnych sekwencji i zależności ruchowych.

Dane techniczne

NADAJNIK
  1. L x W x H: 230 x 95 x 110 mm
  2. Ciężar:
    • SAGA L-40 870g (bez baterii)
    • SAGA L-40N 750g (bez baterii)
  3. Zasilanie: 4 alkaliczne baterie AA

ODBIORNIK
  1. L x W x H: 253 x 267 x 150 mm
  2. Ciężar: 2400g (bez kabla)
  3. Kontakt: do 40 wyjść przekaźników (programowalnych)
  4. Zasilanie
    1. wersja AC: 24 / 48 / 110 / 220 /380V
    2. wersja DC: 12V ~24VDC

SPECYFIKACJA
  1. System częstotliwości:
    1. SAGA1-L40 Kwarc
      • Kod ID : 2 do potęgi 32; więcej niż 4 biliony ustawień (ustawiany fabrycznie, nigdy nie powtarzalny)
      • Różnica w bitach kodu: ≧ 4
    2. SAGA1-L40N PLL (wąskopasmowy, 70 kanałów)
  2. Zasięg pracy: do 100m
  3. Temperatura pracy: -45C ~ +80C
  4. 3 stopniowy wskaźnik poziomu zasilania
  5. Jedna oś joysticka może być zaprogramowana na do 16 wyjść przekaźników
  6. Obudowa: Nylon + Włókno szklane
  7. Odporna na wstrząsy
  8. Funkcja programowania (Software na CD oraz kabelek do PC)

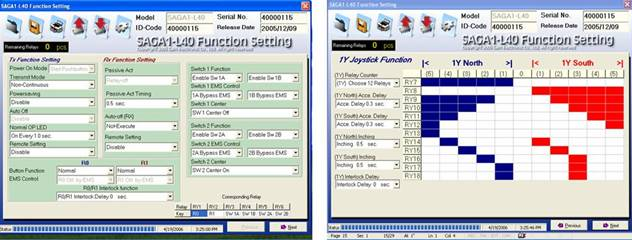

PROGRAMOWANIE FUNKCJI JOYSTICKÓW

Dostarczany program konfiguracyjny pozwala na łatwe programowanie własnych sekwencji i zależności ruchowych.


Odbiornik dostarczany jest z amortyzatorami przeciwwstrząsowymi do montażu oraz kabel.
