Akcesoria do Enkoderów Obrotowych GIVI MISURE

Mocowania System z linką Sprzęgiełka Koła pomiarowe

SEP

Mocowanie enkodera do systemu zębatkowego.

Materiał: aluminium

Połączenie: gwarantowane przez elastyczny system sprężyn

Maks. otwieranie - zamykanie: 4°

Do użytku z modelami enkoderów: EN 536 - AEN 536 - inne na zamówienie

Waga: 300 g

WS 04	Długość pomiarowa: 4 000 mm Maks. przedłużka: 4 010 mm Materiał: aluminium / mosiądz / stal nierdzewna Linka: ze stali nierdzewnej AISI316, Ø 0,61 mm (splot 19x7 + 0) Długość pomiaru na obrót: 200 mm Napięcie statyczne: min. 3 N, maks. 8,9 N Maks. przyspieszenie: 35 m / s2 (wyjście) 10 m / s2 (powrót) Maks. prędkość: 1 m / s Klasa ochrony: IP 51
WS 08	Długość pomiarowa: 8 000 mm Maks. przedłużka: 8 010 mm Materiał: aluminium / mosiądz / stal nierdzewna Linka: ze stali nierdzewnej AISI316, Ø 0,61 mm (splot 19x7 + 0) Długość pomiaru na obrót: 250 mm Napięcie statyczne: min. 6 N, maks. 13 N Maks. przyspieszenie: 30 m / s2 (wyjście) 12 m / s2 (powrót) Maks. prędkość: 0,75 m / s Klasa ochrony: IP 51
WS 10	Długość pomiarowa: 10 000 mm Maks. przedłużenie: 10 010 mm Materiał: aluminium / mosiądz / stal nierdzewna Linka: ze stali nierdzewnej AISI316, Ø 0,61 mm (splot 19x7 + 0) Długość pomiaru na obrót: 300 mm Napięcie statyczne: min. 6 N, maks. 13 N Maks. przyspieszenie: 25 m / s2 (wyjście) 12 m / s2 (powrót) Maks. prędkość: 0,75 m / s Klasa ochrony: IP 51

Sprzęgiełka HELI-CAL	Wymiary (D x L) / Średnica otworu (d1 0 ÷ 0,05) / Mocowanie / Max. Moment obrotowy 20x20 mm / 6 mm / 4 śruby / M3 / 1.1 Nm 20x20 mm / 8 mm / 4 śruby / M3 / 1.0 Nm 25x24 mm / 6 mm / 4 śruby / M4 / 2.9 Nm 25x24 mm / 8 mm / 4 śruby / M4 /2.6 Nm 25x24 mm / 9.52 mm / 4 śruby / M4 / 2.2 Nm 25x24 mm / 10 mm / 4 śruby / M4 / 2.2 Nm

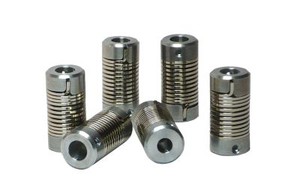

Sprzęgiełka SPRING	Wymiary (D x L) / Średnica otworu (d1 0 ÷ 0,05) / Mocowanie / Max. Moment obrotowy 16x35 mm / 6 - 8 - 10 mm / 2 śruby M4 / 1,0 Nm

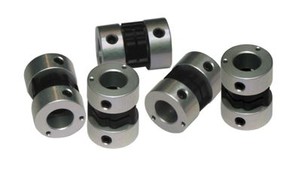

Sprzegiełka CTFX	Wymiary (D x L) / Średnica otworu (d1 0 ÷ 0,05) / Mocowanie / Max. Moment obrotowy 19x26 mm / 6 - 8 - 10 mm / 2 śruby M4 / 1,4 Nm

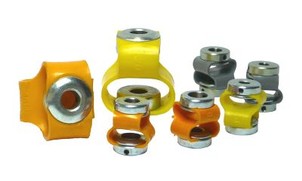

Sprzęgiełka PGFX	Wymiary (D x L) / Średnica otworu (d1 0 ÷ 0,05) / Średnica piasty (d) / Mocowanie / Max. Moment obrotowy 26x28 mm / 6-8 mm /18 mm / 2 śruby M3 / 0,3 Nm 48x48 mm / 10 - 12 mm /25 mm / 2 śruby M4 / 1,3 Nm

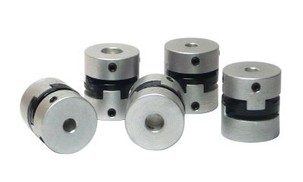

Sprzęgiełka OLDHAM	Wymiary (D x L) / Średnica otworu (d1 0 ÷ 0,05) / Mocowanie / Max. Moment obrotowy 25,4x29 mm / 6 - 8 - 10 mm / 4 śruby M4 / 1,0 Nm

SV 200	Obwód koła: 200 mm Waga: 320 + 100 g Materiał kół: aluminium Materiał okładki: z gładkiej lub karbowanej gumy Akcesoria: ramię nośne (dla modeli enkoderów EN 536, AEN 536)

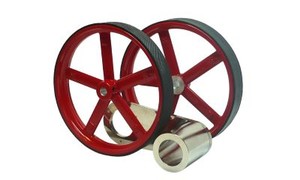

SV 500	Obwód koła: 500 mm Waga: 320 + 280 g Materiał kół: aluminium Materiał okładki: z gładkiej lub karbowanej gumy Akcesoria: ramię nośne (dla modeli enkoderów EN 536, AEN 536)

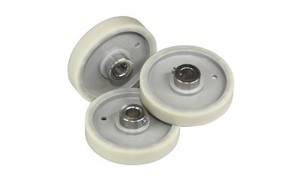

SV 200 H	Obwód koła: 200 mm Waga: 135 g Materiał kółek: syntetyk Materiał wierzchni: gładki lub karbowany Hytrel Akcesoria: ramię nośne (dla modeli enkoderów EN 536, AEN 536)
SV 500 H	Obwód koła: 500 mm Waga: 260 g Materiał kółek: syntetyk Materiał wierzchni: gładki lub karbowany Hytrel Akcesoria: ramię nośne (dla modeli enkoderów EN 536, AEN 536)
